測量?jī)x/測量傳感器>>激光位移傳感器(1D)
LK-G3000 系列 高速、高精度CCD激光位移傳感器
型號： LK-G3000 系列
品牌： 日本基恩士KEYENCE
產品描述
LK-G3000 系列 硅芯片厚度的不規則性 測量 PCB 的變形 測量閥門行程 測量鋼板的厚度 / 寬度 備有六種感測頭。1 m的長距離型也可實現高精度測量。 使用ABLE功能配合全新開發的測量算法就可以對漫反射、透明或半透明物體進行測量。 致力于提高與激光位移傳感器性能密切相關的“測量精度”與“采樣頻率”，從而實現了產品的高規格。 型號 LK-G3001V*1 LK-G3001PV*3 獨立型 LK-G3001/LK-GD500*2 LK-G3001P/LK-GD500*4 類型 一體化型 感測頭兼容性 兼容所有的 LK-G 感測頭 可連接感測頭的數目 最大 2 個模塊 指示器 最小顯示單元 0.01 μm 顯示范圍 ±9,999.99 mm 至 ±,9999.99 μm (可在 6 個等級中選擇) 刷新率 10 次/秒 端子臺 模擬電壓輸出 ±10 V x 2 輸出，輸出阻抗：100 ? 模擬電流輸出 4 至 20 mA x 2 輸出，最大負載阻值：350 ? 定時輸入 無電壓輸入給 OUT1 電壓輸入給 OUT1 復位輸入 激光遠程聯鎖輸入 無電壓輸入 比較器輸出 NPN 集電極開路輸出給 OUT1 PNP 集電極開路輸出給 OUT1 警報輸出 NPN 集電極開路輸出給 OUT1 (N.C.) PNP 集電極開路輸出給 OUT1 (N.C.) 擴展接頭 定時輸入 無電壓輸入給 OUT2 電壓輸入給 OUT2 復位輸入 程序切換輸入 無電壓輸入 x 3 輸入 電壓輸入 x 3 輸入 激光關閉輸入 無電壓輸入給感測頭 A/感測頭 B 電壓輸入給感測頭 A/感測頭 B 比較器輸出 NPN 集電極開路輸出給 OUT2 PNP 集電極開路輸出給 OUT2 警報輸出 NPN 集電極開路輸出給 OUT2 (N.C.) PNP 集電極開路輸出給 OUT2 (N.C.) 二進制 二進制輸出 測量數據輸出 (21 位), OUT1/OUT2 可選, NPN/PNP 集電極開路輸出 選通脈沖輸出 NPN 集電極開路輸出 PNP 集電極開路輸出 二進制選擇器輸出 二進制選擇器輸入 無電壓輸入 電壓輸入 RS-232C 接口 測量數據輸出和控制輸入/輸出 (最大波特率：115,200 bps, 可選) USB 接口 符合 USB 版本 2.0，全速 (兼容 USB 1.1) 主要功能 2 OUT 同步測量功能，操作功能，平均功能，過濾功能，校準功能，測量功能， 額定 電源電壓 24 VDC ±10 %、紋波 (P-P) 10 % 以下 電流消耗 當連接 1 個感測頭時 500 mA 或更少/當連接 2 個感測頭時 600 mA 或更少 環境抗耐性 環境溫度 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 重量 大約 480 g *1 NPN 集電極開路的輸出額定值：最大 50 mA (最大 40 V)，殘留電壓最大 1 V 型號 LK-G10 LK-G15 參考距離 10 mm 測量范圍 ±1 mm*1*2 光源 類型 紅色半導體激光 波長 650 nm (可見光) 激光分類 1 類 (GB7247.1)、II 類 (FDA CDRH 21CFR Part 1040.10) 輸出 0.3 mW (參考距離上的) 光點直徑 約 ?20 μm 約 20 x 500 μm 直線性 ±0.03 % 的 F.S. (F.S.= ±1 mm)*3 再現性 0.02 μm (0.01 μm)*4 采樣頻率 20 / 50 / 100 / 200 / 500 / 1000 μs (可選擇 6 種級別) LED 指示器 靠近測量中心：綠光、測量范圍內：橙光、測量范圍外：橙光閃爍 溫度特性 0.01 % 的 F.S./°C (F.S.= ±1 mm) 環境抗耐性 外殼防護級 IP67 (IEC60529) 環境光照 白熾燈/熒光燈：最大 10,000 lux 環境溫度 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材料 鋁壓模 重量 約 190 g (包括纜線) *1 此距離是通過測量基恩士的標準目標 (陶瓷) 獲得的。 型號 LK-G35 LK-G30 LK-G85 LK-G80 參考距離 漫反射：30 mm、鏡面反射：23.5 mm 漫反射：80 mm、鏡面反射：75.2 mm 測量范圍 漫反射：±5 mm、鏡面反射：±4.5 mm*1*2 漫反射：±15 mm、鏡面反射：±14 mm*1*5 光源 類型 紅色半導體激光 波長 650 nm (可見光) 激光分類 2 類 (GB7247.1)、IIIa 類 (FDA CDRH 21CFR Part 1040.10) 輸出 4.8 mW (參考距離上的) 光點直徑 約 30 x 850 μm 約 ?30 μm 約 70 x 1,100 μm 約 ?70 μm 直線性 ±0.05 % 的 F.S. (F.S.= ±5 mm)*3 ±0.05 % 的 F.S. (F.S.= ±15 mm)*3 再現性 0.05 μm (0.01 μm)*4 0.2 μm*6 采樣頻率 20 / 50 / 100 / 200 / 500 / 1000 μs (可選擇 6 種級別) LED 指示器 靠近測量中心：綠光、測量范圍內：橙光、測量范圍外：橙光閃爍 溫度特性 0.01 % 的 F.S./°C (F.S.= ±5 mm) 0.01 % 的 F.S./°C (F.S.= ±15 mm) 環境抗耐性 外殼防護級 IP67 (IEC60529) 環境光照 白熾燈/熒光燈：最大 10,000 lux 環境溫度 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材料 鋁壓模 重量 約 280 g (包括纜線) 約 380 g (包括纜線) *1 此距離是通過測量基恩士的標準目標 (陶瓷) 獲得的。 型號 LK-G155 LK-G150 LK-G405 LK-G400 參考距離 漫反射：150 mm、鏡面反射：147.5 mm 漫反射：400 mm、鏡面反射：398 mm 測量范圍 漫反射：±40 mm、鏡面反射：±39 mm*1*2 漫反射：±100 mm、鏡面反射：±99 mm*1*5 光源 類型 紅色半導體激光 波長 650 nm (可見光) 激光分類 2 類 (GB7247.1)、IIIa 類 (FDA CDRH 21CFR Part 1040.10) 輸出 4.8 mW (參考距離上的) 光點直徑 約 120 x 1,700 μm 約 ?120 μm 約 290 x 8,300 μm 約 ?290 μm 直線性 ±0.05 % 的 F.S. (F.S.= ±40 mm)*3 ±0.05 % 的 F.S. (F.S.= ±100 mm)*3 再現性 0.5 μm*4 2 μm*4 采樣頻率 20 / 50 / 100 / 200 / 500 / 1000 μs (可選擇 6 種級別) LED 指示器 靠近測量中心：綠光、測量范圍內：橙光、測量范圍外：橙光閃爍 溫度特性 0.01 % 的 F.S./°C (F.S.= ±40 mm) 0.01 % 的 F.S./°C (F.S.= ±100 mm) 環境抗耐性 外殼防護級 IP67 (IEC60529) 環境光照 白熾燈/熒光燈：最大 10,000 lux 環境溫度 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材料 鋁壓模 重量 約 290 g (包括纜線) 約 380 g (包括纜線) *1 此距離是通過測量基恩士的標準目標 (陶瓷) 獲得的。 型號 LK-G505 LK-G500 參考距離 漫反射：500 mm、鏡面反射：497.5 mm 測量范圍 漫反射：-250 至 +500 mm、鏡面反射：-249 至 +498 mm*1*2 光源 類型 紅色半導體激光 波長 650 nm (可見光) 激光分類 2 類 (GB7247.1)、IIIa 類 (FDA CDRH 21CFR Part 1040.10) 輸出 4.8 mW (參考距離上的) 光點直徑 約 300 x 9,500 μm 約 ?300 μm 直線性 ±0.05 % 的 F.S. (±250 μm)*3 -250 至 +250 mm 再現性 2 μm*5 采樣頻率 20 / 50 / 100 / 200 / 500 / 1000 μs (可選擇 6 種級別) LED 指示器 靠近測量中心：綠光、測量范圍內：橙光、測量范圍外：橙光閃爍 溫度特性 0.01 % 的 F.S./°C (F.S.= ±250 mm) 環境抗耐性 外殼防護級 IP67 (IEC60529) 環境光照 白熾燈/熒光燈：最大 10,000 lux 環境溫度 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材料 鋁壓模 重量 約 380 g (包括纜線) *1 此距離是通過測量基恩士的標準目標 (陶瓷) 獲得的。 型號 LK-GC2 LK-GC5 LK-GC10 LK-GC20 LK-GC30 纜線長度 2 m 5 m 10 m 20 m 30 m 重量 約 200 g (包括纜線) 約 400 g (包括纜線) 約 750 g (包括纜線) 約 1,400 g (包括纜線) 約 2,000 g (包括纜線) 型號 OP-51654 OP-51655 OP-51656 纜線長度 0.3 m 3 m 10 m高速、高精度CCD激光位移傳感器
產品應用
特性

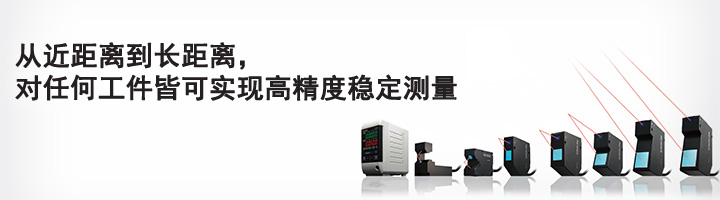

豐富的感測頭類型
在任何目標物和用途中皆可實現“穩定測量”
實現高精度的技術
AUTO ZERO (自動歸零) 功能，取樣率設置功能，互相干擾預防功能，數據存儲功能，8-程序記憶功能，
ECO (經濟) 模式，ABLE 設置功能，目標設置功能，ABLE 調整功能，透明目標物測量表面選擇功能，
統計處理功能，設置支持軟件連接功能，感測頭安裝選擇功能，等等。
無電壓輸入額定值：電壓 ON (開) 時 1 V 或更少，電流 OFF (關) 時 0.6 mA 或更少。
*2 LK-G3001 可被獨立使用。測量值顯示和設置更改可在顯示面板 (LK-GD500) 上或在設置支持軟件 (LK-H1W) 被執行。
*3 輸出額定為 PNP 集電極開路：最大 50 mA (30 V 或更少), 殘留電壓: 1.0 V 或更少
電壓輸入額定；最大輸入額定: 26.4 V, ON 電壓 10.2 V, OFF 電流: 0.6 mA
LK-G 系列的各輸入/ 輸出電路的部分內部共通。確保不要由于繞線或外部設備之間的電位差而在共通端子之間產生電位差。
有關詳情，參閱“ 繞線的注意事項” (第 4 頁)。
*4 LK-G3001P 可被獨立使用。測量值顯示和設置更改可在顯示面板 (LK-GD500) 上或在設置支持軟件 (LK-H1W) 被執行。感測頭
*2 當取樣率是 20 μs 時，距離變成 +0.37 (遠端) 到 -1 mm (近端)。
*3 此距離是通過標準模式下測量基恩士的標準目標 (陶瓷) 獲得的。
*4 此距離是在參考距離上通過 4,096 次平均化測量基恩士的標準 (SUS) 獲得的。括號內的距離是通過測量帶有 16,384 的目標獲得的典型線性度。感測頭
*2 當取樣率是 20 μs 時，漫反射的距離變成 +1.8 (遠端) 到 -5 mm (近端)，而鏡反射的距離變成 +1.6 (遠端) 至 -4.5 mm (近端)。
*3 此距離是通過標準模式下測量基恩士的標準目標 (陶瓷) 獲得的。
*4 此距離是在參考距離上通過 4,096 次平均化測量基恩士的標準 (SUS) 獲得的。括號內的距離是通過測量帶有 16,384 的目標獲得的典型線性度。
*5 當取樣率是 20 μs 時，漫反射的距離變成 -9 (近端) 到 -15 mm (近端)，而鏡反射的距離變成 -8.7 (近端) 至 -14 mm (近端)。
*6 此距離是在參考距離上通過 4,096 次平均化測量基恩士的標準 (SUS) 獲得的。感測頭
*2 當取樣率是 20 μs 時，漫反射的距離變成 -22 (近端) 到 -40 mm (近端)，而鏡反射的距離變成 -22 (近端) 至 -39 mm (近端)。
*3 此距離是通過標準模式下測量基恩士的標準目標 (陶瓷) 獲得的。
*4 此距離是在參考距離上通過 4,096 次平均化測量基恩士的標準 (SUS) 獲得的。
*5 當取樣率是 20 μs 時，漫反射的距離變成 -70 (近端) 至 -100 mm (近端)。
當取樣率是 20 μs 時，鏡反射的距離變成 -70 (近端) 至 -99 mm (近端)。感測頭
高精度距離：±0.02 % 的 F.S. (±100 μm) -250 至 -50 mm
長距離：±0.1 % 的 F.S. (±500 μm) -250 至 +500 mm (F.S. = ±250 mm)*4
*2 當取樣率是 20 μs 時，漫反射的距離變成 -230 (近端) 至 -250 mm (近端)。
當取樣率是 20 μs 時，鏡反射的距離變成 -230 (近端) 至 -249 mm (近端)。
當取樣率是 50 μs 時，漫反射的距離變成 -125 (近端) 至 -250 mm (近端)。
當取樣率是 50 μs 時，鏡反射的距離變成 -125 (近端) 至 -249 mm (近端)。
*3 所有都是在 F.S. = ±250 mm 的情況下計算。
“高精度距離” 和 “長距離” 是指這些距離使用時的線性度。
*4 此距離是通過標準模式下測量基恩士的標準目標 (陶瓷) 獲得的。
*5 此距離是在參考距離上通過 4,096 次平均化測量基恩士的標準 (SUS) 獲得的。擴展電纜 (傳感頭和控制器之間的電纜)
擴展電纜 (顯示面板的電纜)
